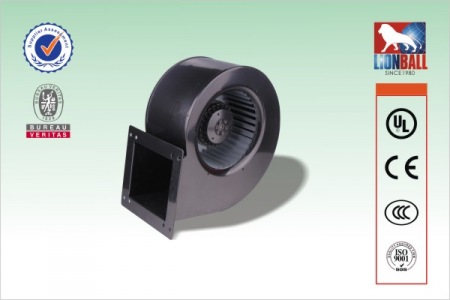

單進風前傾式蝸殼離心風機YWFF120

1.產品說明

　　YWFF120型單進風前傾式蝸殼離心風機的風輪直徑為120mm，由額定電壓為230V，頻率為50Hz的2極單相電容電機組成，適用于不同的國家和地區以及對轉速有特殊要求的客戶。額定電流分別為0.31A，最高轉速可達到2450rpm，可輸送的最大風量為160m3/h。它由高效外轉子交流電機、鍍鋅鋼板蝸殼、多翼前傾式離心葉輪、免維護深溝球滾珠軸承、靜電粉末噴塑轉子組成。IP54或IP44防護等級、B級或F級絕緣等級、S1連續運作模式、內置過載熱保護器、產品都通過了美國UL和歐洲CE產品認證，防護等級為IP54和IP44，絕緣等級為B級和F級。具有使用壽命長、免維護、高效率、低功耗，高經濟性，設計緊湊，節省空間，美觀，低壓?jiǎn)?dòng)等特點。產品廣泛適用于學校、醫院、賓館等場所的通風換氣，與各種通風柜、風機箱、抽油煙機、工業制冷系統、除塵機等配套使用。

　　離心風機的分類、產品應用、風機結構、設計選用說明、風機型號說明、產品認證詳見：YWF系列外轉子離心風機概述>>

　　單進風前傾式離心風機根據風機外形可分為蝸殼前傾式離心風機和常規前傾式離心風機兩種。蝸殼前傾式離心風機共有120mm，133mm，140mm，150mm，160mm，180mm六種風機。常規前傾式有200mm，225mm，250mm，280mm，315mm，355mm，400mm，450mm八種風機。

　　前一種風機主要有用鍍鋅鋼板或不銹鋼板制成的蝸殼殼體、過載熱保護外轉子電機、高效離心葉輪三部分組成。后一種由多翼前傾式離心葉輪和帶有過載熱保護外轉子的電機組成。前一種電機主要與各種通風柜、風機箱、抽油煙機、工業制冷系統、除塵機組等配套使用。后一種用于中央空調、新風系統、空氣凈化過濾設備、管道通風設備等。

2.性能參數

型號 MODEL	額定電壓 VOLTAGE （V）	頻率 FREQUENCY （Hz）	額定電流 CURRENT （A）	輸入功率 INPUT POWER （W）	轉速 SPEED (RPM)	最大風量 MAX AIR FLOW （m3/h）	電容 CAPACITANCE （μF）	噪音 NOISE (dBA)	曲線 CURVE
YWFF2E120	230	50	0.31	67	2450	160	2	78	①

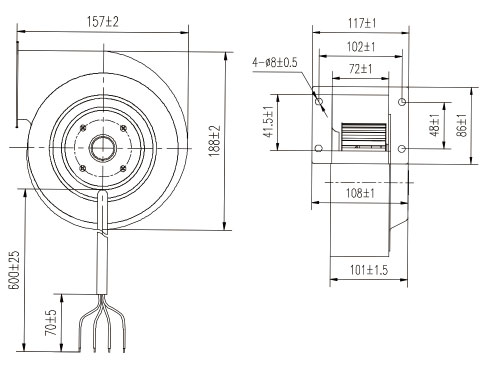

3.技術圖紙

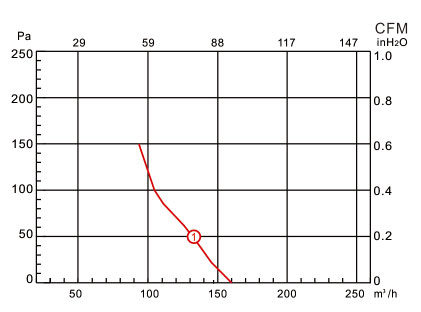

4.風量和靜壓曲線圖
